Stromlinien
einer Auftriebsströmung
Der gezeigte Versuchsaufbau besitzt unten
eine Heizplatte von 40°C, oben eine Kühlplatte von 10°C.
Gezeigt wird der Zeitverlauf der Stromlinien.

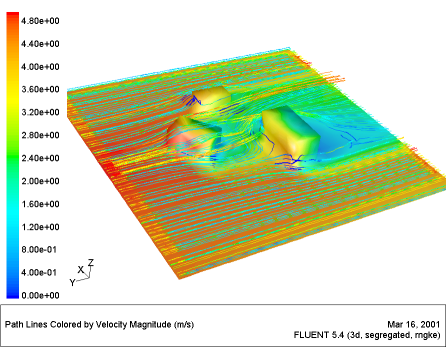

Gebäudeumströmung
Das gezeigte Gebäudeensemble wird mit einem Windprofil
angeblasen. Die Flächenfarben entsprechen den Druckbeiwerten.
Karmansche Wirbelstraße
Hinter einem Hindernis bildet sich in einem bestimmten
Bereich der Reynoldszahl (ca. 50-150) ein instationäres Strömungsbild aus - die sog. Karmansche
Wirbelstraße. Die Farben entsprechen den Geschwindigkeiten im Zeitverlauf
(blau = langsam / rot = schnell).

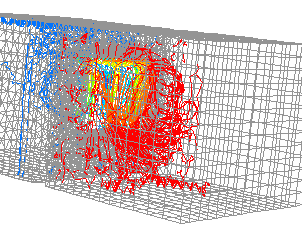

Kaltlufteinfall über ein
gekipptes Fenster
In einem auf 20°C geheizten Raum wird ein Fenster mit
Drehkippbeschlag auf Kippstellung gestellt.Die Außenlufttemperatur beträgt -10°C. Die Animation
zeigt den Zeitverlauf der Strömung für 1 Minute ab Öffnung des Fensters (blau = kalt / rot = warm).
Rechts daneben ein Nebelversuch im Labor, bei dem deutlich zu sehen ist, dass die kalte Außenluft
nur etwa in den unteren zwei Dritteln permanent einströmt und darüber der Ausströmbereich
beginnt.

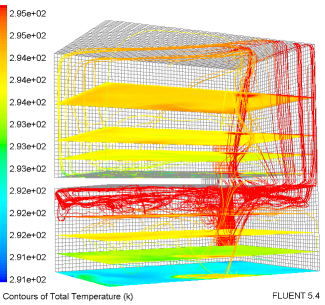

Auftriebsströmung bei einer
Maisonette-Wohnung
Im gezeigten Fall wird lediglich der untere Raum
geheizt. Die Flächenfarben stellen die Lufttemperatur dar. Die dargestellten Linien sind die
vom Heizkörper ausgehenden Stromlinien.
Ganzglasfassade mit innenliegender
Heizung durch raumbreites Rippenrohr oberhalb Türhöhe
IDie Fragestellung war dabei, ob sich bei dieser
"zweidimensionalen" Problemstellung bezüglich der Stromlinien signifikante Unterschiede
zwischen einer zweidimensionalen, dreidimensionalen (jeweils stationären) und einer dreidimensional
instationären Berechnung ergeben würden.

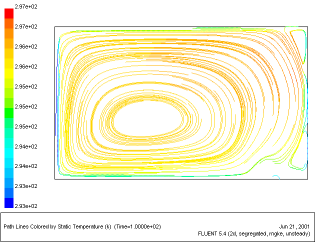

2D-Berechnung
3D-Berechnung (Seitenansicht)

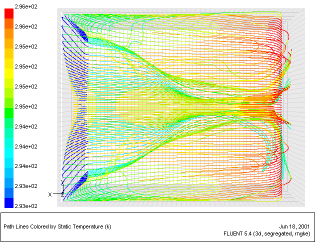

3D-Berechnung(Draufsicht)

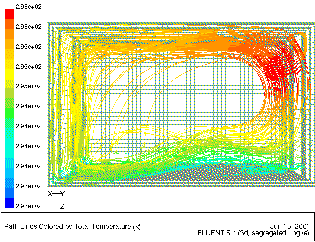

3D instationär
|
