Kurzbeschreibung

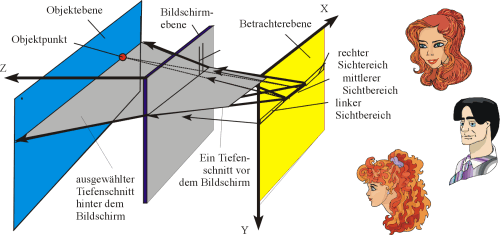

Naturgetreue dreidimensionale Fotos sind bislang nur aus Hologrammbildern bekannt, die aber meist nur monochrom darstellbar sind. Durch eine neue Display-Maskentechnik ist es gelungen 3D Bilder in voller Farbqualität bis zu einem DIN A1 Format herzustellen. Für die Darstellung werden 3D Vektormodelle oder Fotoaufnahmen von Objekten oder Personen aus unterschiedlichen Richtungen benötigt. Diese werden auf einem Computer in ein 3D Bild umgesetzt, das etwa 100 Blickrichtungen bzw. Ansichten berücksichtigt. Das codierte Bild wird dann auf einen einfachen Schwarz/Weiss-Film geschrieben, der dann hinter Spezialmasken und Spezialglas einzulegen ist. In der Regel wird das Bild von hinten beleuchtet. Als direkte Anwendungen sind die 3D Darstellung von Röntgenbildern in der Medizintechnik und für Modelldarstellungen in der Architektur geplant. Da auf diesen 3D Photo Displays dargestellte Gegenstände auch vor der eigentlichen Bildfläche zu schweben scheinen, können interessante neue "Eye Catching Effects" erzielt werden, die sich für Werbezwecke hervorragend eignen.

· Linsenrasterscheibe mit Farb- und Helligkeitsmasken

· Binär belichteter handelsüblicher Schwarz / Weiss-Film in Bildgrösse

· Aufsetzbar auf beleuchteten Montagerahmen zum Aufstellen oder Aufhängen

· 3D Effekt-Darstellungen mit bis zu 500 MByte Bildinformation

· Lückenlos aneinander montierbare Bilder können zu einem 3D Großbild zusammengesetzt werden

Spezifikationen

Breite Höhe Tiefe 3D Pixel BxHxT

64 cm 52 cm 80 cm 1280 x 1024 x 100

aus vier Teilbildern bestehend:

160 cm 1024 cm 120 cm 3200 x 2048 x 100

Vorteile

• •Erste hochqualitative 3D Farbbilder weltweit

• •Preisgünstige 3D Röntgenbilder für jede Arztpraxis

• •3D Bildszene zusammenstellbar aus Einzelobjekten

• •3D Portraits in Wunschlandschaft

• •3D Foto-Software für jeden PC für eigene Entwürfe

Schutzrechte:

Ein deutsches Patent liegt vor. Internationale Patentanmeldungen wurden eingereicht.

Kontaktadresse:

Fraunhofer Patentstelle für die Deutsche Forschung

Dr. Wolfgang Knappe, Leonrodstr. 68,

D 80636 MÜNCHEN, Tel. ++49.(0)89.1205.169, Fax: ++49.(0)89.1205.124
